EtherChannel
EtherChannel特性在switch到switch、switch到router之间提供冗余的、高速的连接方式，
简单说就是将两个设备间多条FE或GE物理链路捆在一起组成一条设备间逻辑链路，从而达到增加带宽，
提供冗余的目的。

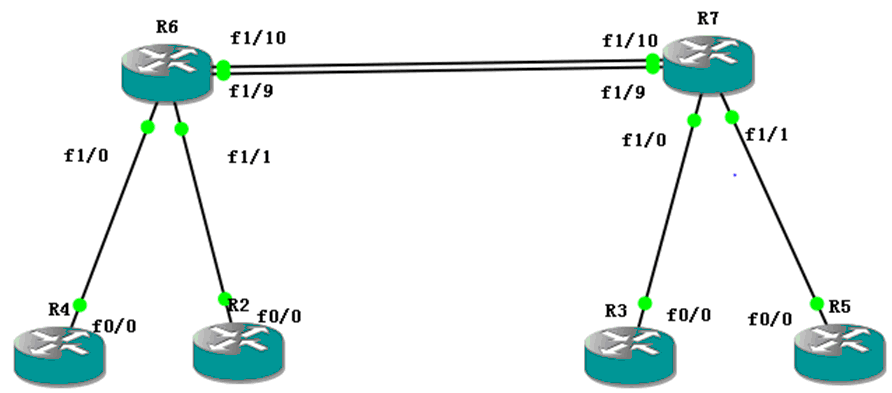

由于暂时没有交换机和PC机镜像，路由器R6和R7插上交换机模块模拟交换机;
路由器R4和R3模拟vlan2中的PC机，路由器R2和R5模拟vlan3中的PC机。
R6的f1/9,f1/10和R7的f1/9,f1/10组成EtherChannel. 增加trunk链路带宽，并提供冗余。
R4，R2, R3，R5的IP如下：
R4: 192.168.2.4 255.255.255.0 位于 vlan 2
R2: 192.168.3.2 255.255.255.0 位于vlan 3
R3: 192.168.2.3 255.255.255.0 位于vlan 2
R5: 192.168.3.5 255.255.255.0 位于vlan 3
R6
Enable
创建vlan2和vlan 3
Vlan database
Vlan 2 name vlan2
Vlan 3 name vlan2
Exit
将f1/0给vlan2,将f1/1给vlan3
Interface f1/0
Switchport mode access
Switchport access vlan 2
Exit
Interface f1/1
Switchport mode access
Switchport access vlan 3
Exit
将f1/9和1/10加入port-channel 1 ,形成一条逻辑的trunk链路
Configure terminal
Interface port-channel 1
Interface f1/9
Channel-group 1 mode on
Exit
Interface 1/10
Channel-group 1 mode on
Exit
将port-channel 1设置为trunk模式
Interface port-channel 1
Switchport mode trunk

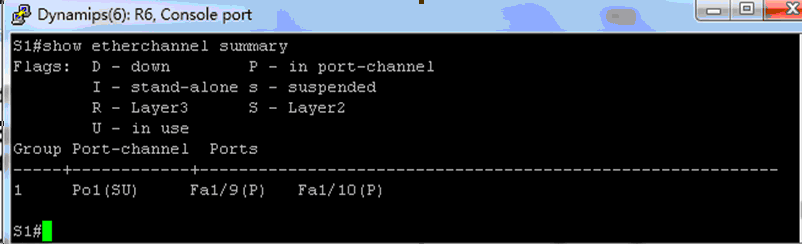

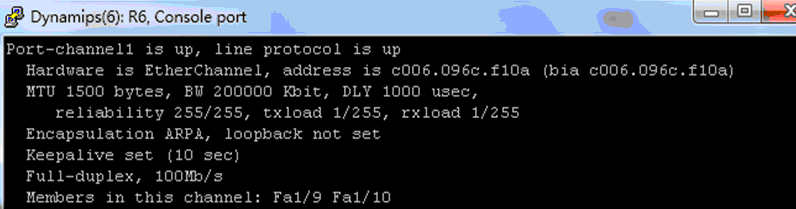

由下图知： f1/9和f1/10都在port-channel 1中。
下图可见，port-channel 1带宽是200M，双工模式
R7
Enable
创建vlan2和vlan 3
Vlan database
Vlan 2 name vlan2
Vlan 3 name vlan2
Exit
将f1/0给vlan2,将f1/1给vlan3
Interface f1/0
Switchport mode access
Switchport access vlan 2
Exit
Interface f1/1
Switchport mode access
Switchport access vlan 3
Exit
将f1/9和1/10加入port-channel 1 ,形成一条逻辑的trunk链路
Configure terminal
Interface port channel 1
Interface f1/9
Channel-group 1 mode on
Exit
Interface 1/10
Channel-group 1 mode on
Exit
将port-channel 1设置为trunk模式
Interface port-channel 1
Switchport mode trunk

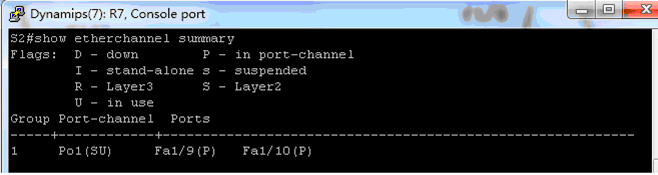

由下图知： f1/9和f1/10都在port-channel 1中。

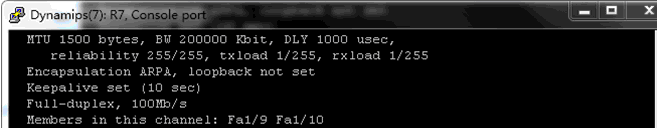

下图可见，port-channel 1带宽是200M，双工模式

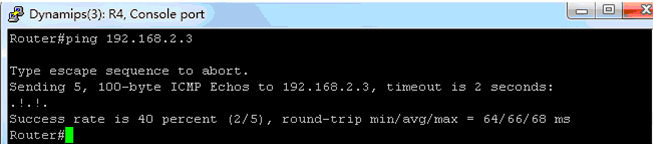

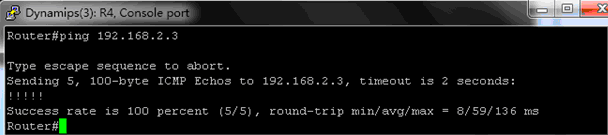

开启Etherchannel时，R4和R3互相通

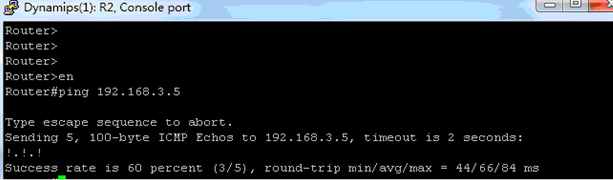

R2和R5互相通

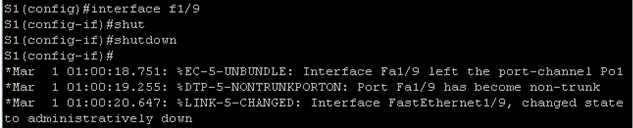

现在断开R6中的f1/9端口

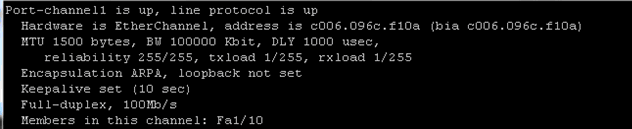

带宽变成了100M，如下：
R4和R3仍然互通
R4和R3仍然互通
R6开启f1/9后，port-channel 1带宽恢复到200M
至此，EtherChannel配置结束。
