Windows Server配置VPN

by Posted on

条件：一个实体机： winxp ip 192.168.17.55，
两个虚拟机：服务端： win2003 联网方式：通过虚拟机和实体机的网卡桥接，
手动设置IP为： 192.168.17.200和实体机在同一网段，
并能与其相互通信，连接Internet.
客户端： win2003 联网方式：采用虚拟机的NAT和DHCP功能
获取IP地址，IP为：192.168.179.128 模拟拨号上网。
步骤：1. 在windows2003中VPN服务称之为“路由和远程访问”，默认状态已经安装。只需对此服务进行必要的配置使其生效即可。
首先确定是否开启了Windows Firewall/Internet Connection Sharing (ICS)服务，

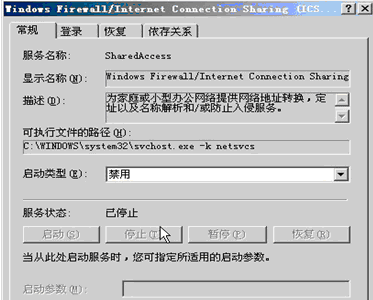

如果开启了Windows Firewall/Internet Connection Sharing (ICS)服务，我们只要去“开始”-“程序”-“管理工具”-“服务”里面把Windows Firewall/Internet Connection Sharing (ICS)停止，并设置启动类型为禁用，如下图所示：

21



2. 开启VPN和NAT服务

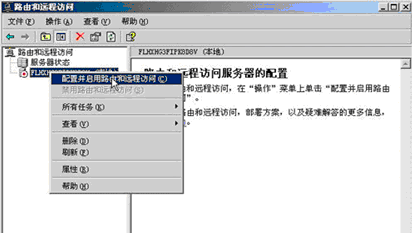

打开“路由和远程访问”服务窗口;再在窗口左边右击本地计算机名，选择“配置并启用路由和远程访问”，如下图所示：

22



在弹出的“路由和远程访问服务器安装向导”中点下一步。由于我们要实现NAT共享上网和VPN拨入服务器的功能，所以我们选择“自定义配置”选项，点下一步;选择了NAT以后，同一网段的主机将会ping不通NAT的主机，但是NAT的主机可以ping通同一网段的其他主机。

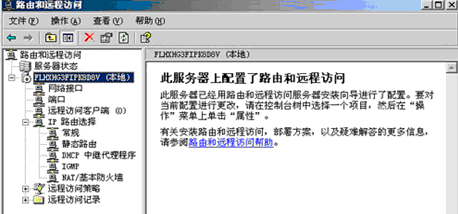

在这里我们选择“VPN访问”和“NAT和基本防火墙”选项，点下一步，在弹出的对话框中点“完成”，系统会提示是否启动服务，点“是”，系统会按刚才的配置启动路由和远程访问服务，最后如下图所示;

25

3. 配置NAT服务

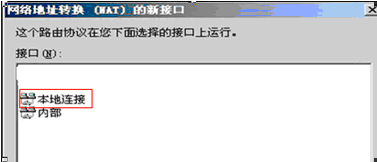

右击“NAT/基本防火墙”选项，选择“新增接口”，弹出如下对话框;

26

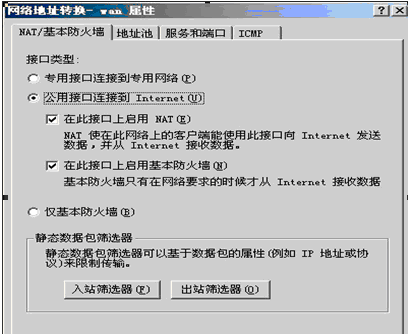

在这里我们根据自己的网络环境选择连接Internet的接口，由于没有外网环境，只好选择“本地连接”接口，点“确定”，弹出“网络地址转换-wan属性”对话框，进行如下图所示配置

27

由于我们这个网卡是连接外网的所以选择“公用接口连接到Internet”和“在此接口上启用NAT”选项并选择“在此接口上启用基本防火墙”选项，这对服务器的安全是非常重要的。

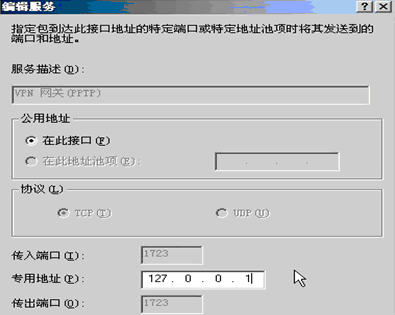

下面我们点“服务和端口”设置服务器允许对外提供PPTP VPN服务，在“服务和端口”界面里点“VPN网关(PPTP)”，在弹出的“编辑服务”对话框中进行如下图设置，由于是本机提供VPN服务，因此要填写本机的回送地址： 127.0.0.1

28

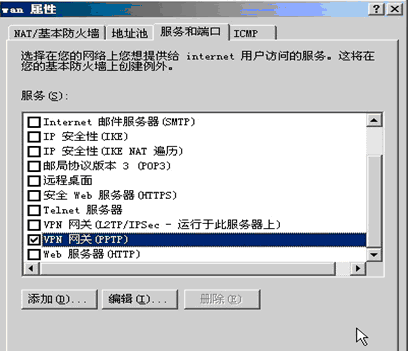

点“确定”，回到“服务和端口”选项卡，确保选中“VPN网关(PPTP)”，如下图;

29



第4步：根据需要设置VPN服务

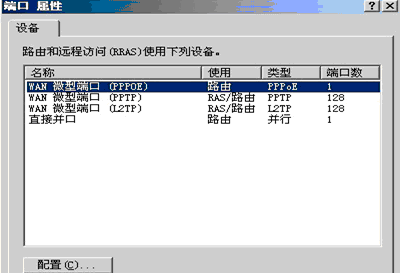

设置连接数：右击右边树形目录里的端口选项，选择属性，弹出如下对话框;

30

indows Server 2003 企业版VPN服务默认支持128个PPTP连接和128个L2TP连接，因为我们这里使用PPTP协议，所以我们双击“WAN微型端口(PPTP)选项，在弹出的对话框里根据自己的需要设置所需的连接数;Windows Server 2003企业版最多支持30000个L2TP端口，16384个PPTP端口。
设置IP地址：右击右边树形目录里的本地服务器名，选择“属性”并切换到IP选项卡(如下图所示)。

31

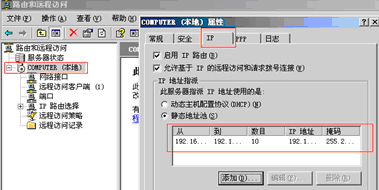

这里我们选择“静态地址池”点“添加”，根据需要接入数量任意添加一个地址范围，但是不要和本地IP地址冲突，如下图所示;

32

点“确定”回到“IP”选项卡，点“确定”应用设置;

第5步：设置远程访问策略，允许指定用户拨入

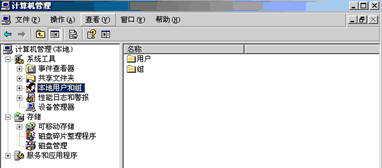

新建用户和组： 点击“计算机管理”，弹出“计算机管理”对话框，如下图;

33

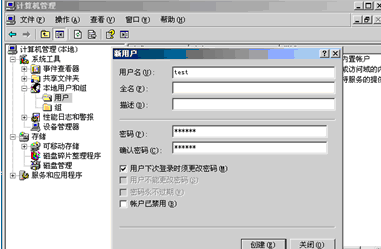

选择“本地用户和组”，右击“用户”-“新用户”用户名为test ,密码为：123456 进行如下图所示设置;

34



点击“创建”新增一个用户;

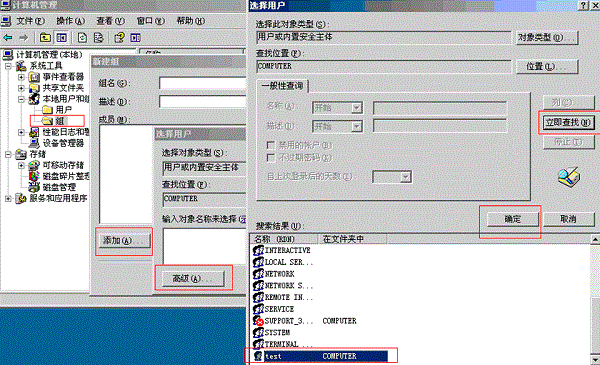

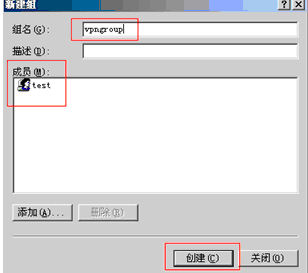

在右边的树形目录中右击“组”-“新建组”，添入“组名”，组名为：vpngroup .点“添加”在弹出的“选择用户”对话框中，点“高级”-“立即查找”，选择刚才建立的“test”用户，把用户加入刚才建立的vpngroup组，如下图;

35

36

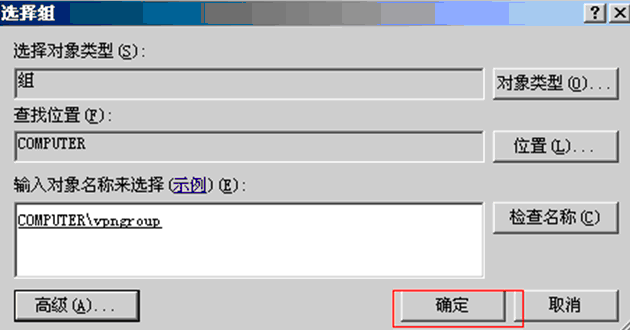

设置远程访问策略：在“路由和远程访问”窗口，右击右面树形目录中的“远程访问策略”，选择“新建远程访问策略”，在弹出的对话框中点“下一步”，填入方便记忆的“策略名”，点“下一步”，选择“VPN”选项，点“下一步”，点“添加”把刚才新建的组加入到这里，点“下一步”， “下一步”， “下一步”，“完成”，就完成了远程策略的设置，后面如果需要新的用户需要VPN服务，只要为该用户新建一个帐号，并加入刚才新建的“TEST”组就可以了。

40

6、VPN客户端配置
这一端配置相对简单得多，只需建立一个到VPN服务端的专用连接即可。首先肯定客户端也要接入internet网络，接着笔者同样以windows 2003客户端为例说明，其它的win2K操作系统设置都大同小异：

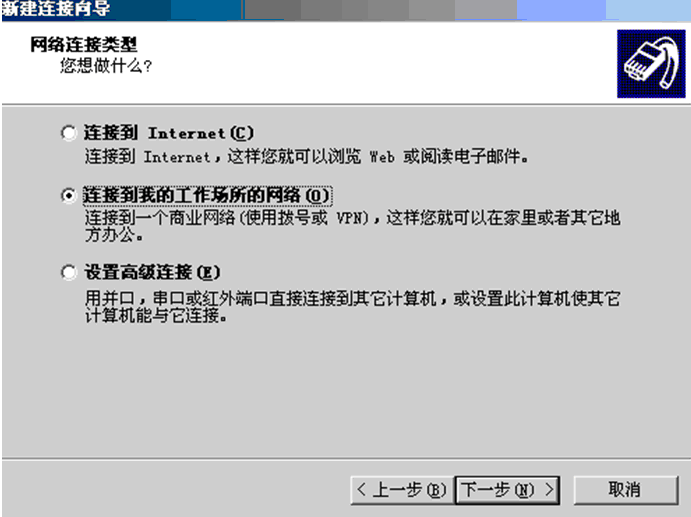

第一步：在“网络连接”中，之后双击“新建连接向导”打开向导窗口后点下一步;接着在“网络连接类型”窗口里点选第二项“连接到我的工作场所的网络”，继续下一步，在如下图所示网络连接方式窗口里选择第二项“虚拟专用网络连接”;接着为此连接命名为vpn后点下一步。

41

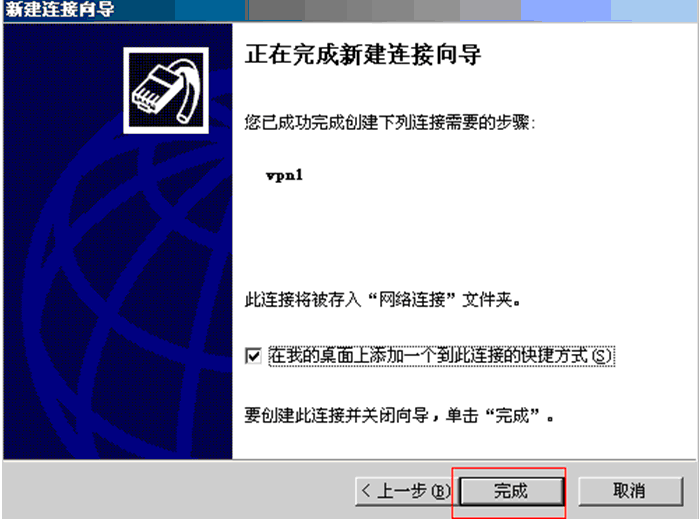

第二步：在“VPN服务器选择”窗口里，等待我们输入的是VPN服务端的固定内容，可以是固定IP，比如我填写IP地址为：192.168.17.200，用来模拟公网地址。也可以是由花生壳软件解析出来的动态域名(此域名需要在提供花生壳软件的www.oray.net网站下载);接着出现的“可用连接”窗口保持“只是我使用”的默认选项;最后，为方便操作，可以勾选“在桌面上建立快捷方式”选项，单击完成即会先出现如下图所示的VPN连接窗口。输入访问VPN服务端合法帐户后的操作就跟XP下“远程桌面”功能一样了。连接成功后在右下角状态栏会有图标显示。



46

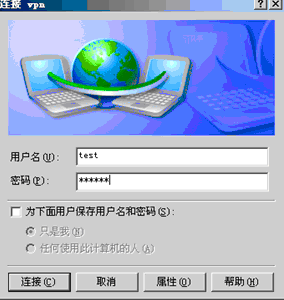

双击vpn图标，填入用户test 和密码，即可访问。

47

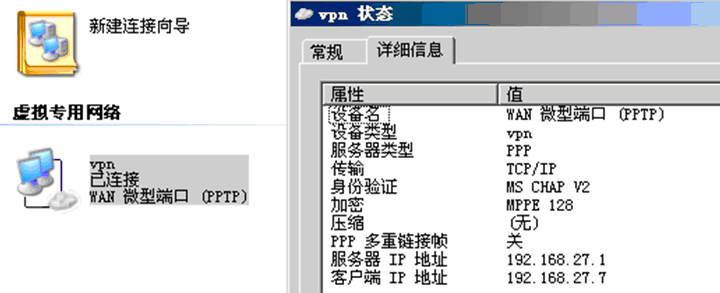

由下图可知vpn的服务端ip是 192.168.27.1

49

至此windows Server 中VPN配置成功。
